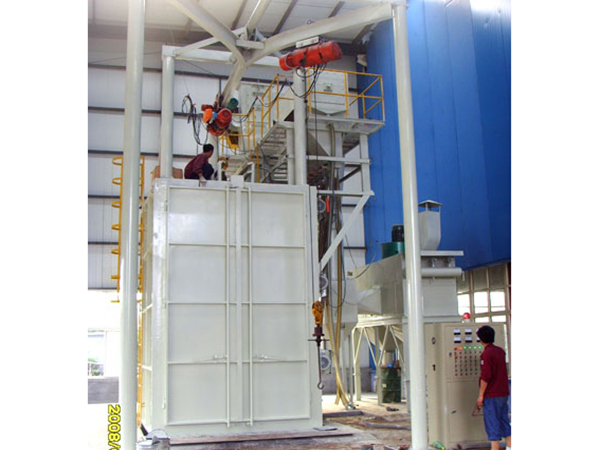

DXQ37300吊鉤式拋丸清理機

       DXQ37300為吊鉤式拋丸清理機，它由清理室，拋丸器、螺旋輸送器、提升機、分離器、除塵器、除塵管路、吊鉤自轉及電器控制組成。

       1、DXQ37300吊鉤式拋丸清理機清理室
       清理室為鋼結構組焊而成。它是工件進行清理防止彈丸飛射，灰塵外逸不可缺少的封閉空間。室內由ZGMn13或高鉻耐磨護板各個方位保護，大限度的延長清理室的使用壽命，降低維修次數，提高生產率，室內所有護板均利用耐磨螺母固定于室體內壁上。清理室大門氣動控制，門上方裝限位開關，只有大門關閉后，吊鉤自轉開始，方能啟動拋丸器，保證了工作人員的平安。
       密封裝置
       清理室頂部開口處，設有迷宮式密封槽及多道尼龍絲、橡膠密封簾，結構精巧，杜絕彈丸反至室體外。

2、DXQ37300吊鉤式拋丸清理機拋丸器
本機采用Q034型拋丸器。主要由罩殼、葉輪、葉片、定向套、分丸輪、護板、電機等零部件組成。它具有以下特點：
?結構簡單，維修方便。
?通過高速旋轉（2930r/min），來獲得較高的彈丸拋射速度,實現強拋；轉動定向套的角度可調整拋射角度。
?更換葉片迅速方便，更換時先取下導溜管，再取出定向套、分丸輪，因此可同時檢查定向套及分丸輪的磨損情況，便于及時處理。
?葉片截面形狀隨著拋丸速度的變化采用內薄外厚的特殊造型，使得葉片磨損更加均勻、重量更小、節省了材料、減少了振動噪聲。
?可實行雙向拋打，如遇特殊構件可調整拋丸機的轉向，改變拋射方向，滿足工件清理質量要求要。
?每臺拋丸器8片葉片，兩葉片之間重量差小于0.5克，以保證平衡性。
工作原理：
彈丸由流丸管進入高速旋轉的分丸輪進行初加速，然后由定向套進入高速旋轉的葉片，被二次加速，從而彈丸獲得高的速度（78M/min），在離心力的作用下，拋向工件，從而達到清理、強化的目的。
